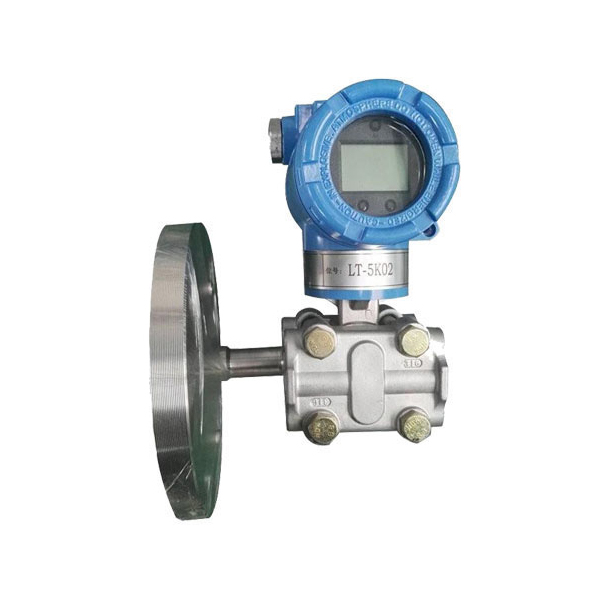

单法兰液位变送器

产品简介

单法兰液位变送器结构上是由差压变送器和焊接安装的液位法兰组成。作用在高压侧的压力，首先经过液位法兰上膜片和填充液，再经变送器本体，最后到测量传感器的高压侧。单法兰液位变送器主要应用于测量罐体液位，然后将其转变成4～20mADC/HART电流信号输出。

单法兰液位变送器可对各种容器进行液位、密度的精度测量，有平法兰和插入式法兰两种，适用于高粘度介质或悬浮液体测量。法兰式液位变送器可对各种容器、储罐内的液体的液位进行测量，法兰式液位变送器有单法兰液位变送器和双法兰液位变送器两种。单法兰液位变送器是用于测量容器、储罐内无外部工作压力的液体的液位，双法兰液位变送器测量容器、储罐内有系统工作压力的液体的液位。法兰式液位变送器被广泛应用于石油、化工、冶金、钢铁、环保水处理等行业对密闭或者敞口容器或者储罐内的液体的液位测量。

产品特点 /  product characteristic

●指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度；

●结构简单：无任何可动或弹性元件，因此呆靠性高，维护量极少；

●安装方便：内装式结构尤其显示出这一特点，无需任何专用工具；

●调整方便：零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变，两个调整互不影响；

●用途广泛；适用于高温高压、强腐蚀等介质的液位测量；

●标准4-20mA，带有基于HART协议的数字信号，远程操控；

●测量范围大，不受贮槽高度的限制；

●可填充食用级硅油达到食品标准；

●指示机构与被测介质隔离，密封性好，可靠性高；

●具备本安防爆和隔离防爆能力，可应用于各种危险场所；

●具有防阻塞型设计可实现对糊状介质液位的测量；

●精细独特的零点、满程、非线性补偿，保证仪表使用条件范围内的精度，长期稳定性好。

技术参数 /  technical parameters

●性能指标

测量对象：粘稠的、温度较高的液体

●量程范围

量程代码 最小量程 最大量程 额定压力（最大值）

    LT4 1kPa 6kPa 液位法兰的额定压力

    LT5 4kPa 40kPa

    LT6 25kPa 250kPa

    LT7 200kPa 3MPa

●测量膜盒：不锈钢316L

●测量膜片：不锈钢316L、哈氏合金C、钽膜片、FEP、PFA、PTFE覆膜

●过程法兰：不锈钢304

●填充液：硅油、氟油

●密封圈：丁腈橡胶（NBR）、氟橡胶（FKM）、聚四氟乙烯（PTFE）

●变送器外壳： 铝合金材质，外表喷涂环氧树脂

●外壳密封圈 ：丁腈橡胶（NBR）

●电气连接：M20×1.5电缆密封扣，接线端子适用于0.5mm2～2.5mm²的导线

●过程连接：压力连接：法兰直接安装，法兰规格见选型表

●低压侧压力容室上有NPT1/4内螺纹，连接附件见选型表

●重量：DN50/2" 约7kg～10kg；DN80/3" 约8kg～11kg；DN100/4" 约9kg～12kg

●外壳防护等级：IP67
