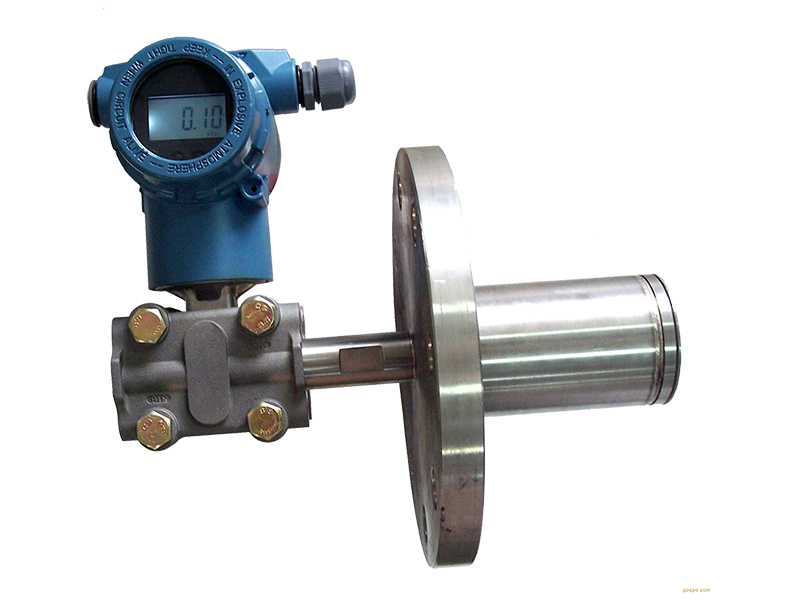

负压力变送器是一种专门用于测量低于大气压的压力（即负压或真空状态）的精密仪表，广泛应用于工业自动化、石油化工、电力、半导体制造、医疗设备等领域。它能将微小的负压变化转化为标准电信号（如4-20mA），为控制系统提供可靠数据支持，确保工艺过程的安全与稳定。
一、工作原理
负压力变送器的核心原理基于差动电容结构或压阻效应：
当被测介质处于负压状态时，压力作用于传感器膜片，引起膜片位移或电阻变化，进而改变电容值或电压信号。该信号经振荡、解调和放大处理后，转换为与压力成正比的标准输出信号。
与普通压力变送器不同的是，负压力变送器的低压室通常通向大气或保持真空状态，使其能够准确测量相对于大气压的负压差。
典型量程：-0.1 MPa 至 0 MPa（即 -100 kPa）
输出信号：4～20mA（二线制）、0～5V、RS485 等
精度等级：可达 ±0.075%FS，部分高精度型号可达 ±0.1%FS
二、核心结构组成
负压力变送器通常由以下关键部件构成：
测量膜片：采用316L不锈钢等耐腐蚀材料，直接感应压力变化
隔离膜片与填充液：传递压力并保护传感器内部元件
电容/压阻传感器：将物理形变转化为电信号
信号处理电路：实现温度补偿、线性化和信号放大
外壳与电气接口：具备IP68防护等级，支持G1/4、M20等螺纹连接
