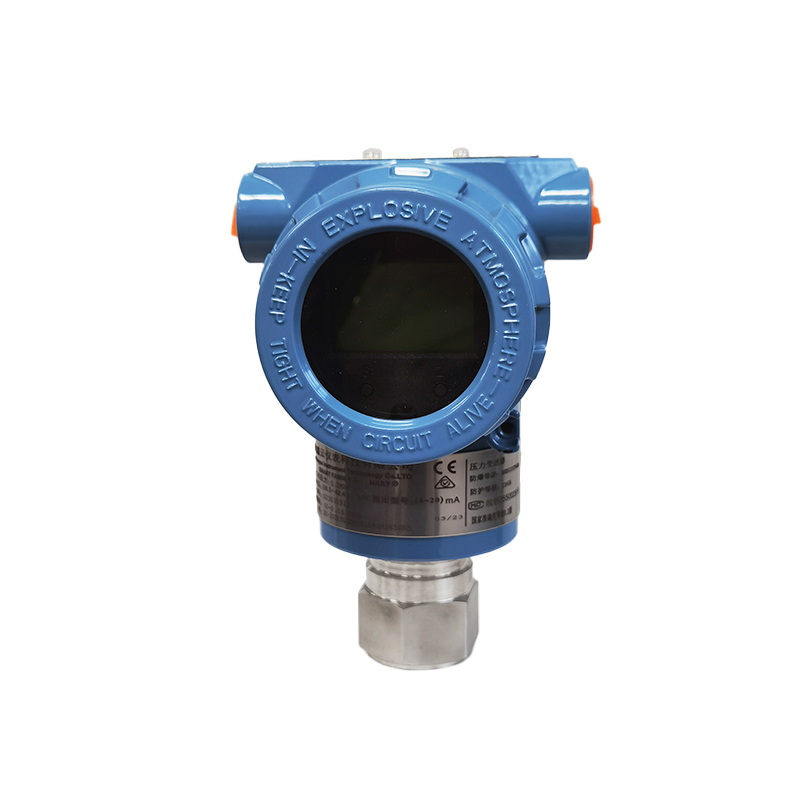

电容式压力变送器

产品简介

电容式压力变送器采用高性能的感压芯片，配合电路处理和温度补偿技术，将压力变化转化为线性的电流或电压信号。产品具有HART通讯，具有通讯和自诊断功能，用户利用手持终端或现场总线系统远距离传输、读取、显示和输入变送器的全部工作信息和附加信息。它可以用来测量表压、负压和绝压。

产品特点

1、准确度高；

2、稳定性好；

3、二线制4-20mADC；

4、固体元件，接插式印刷线路板；

5、小型、重量轻、坚固抗震；

6、量程、低点外部连续可调；

7、正迁移可达500%；负迁移可达600%；

8、阻尼可调；

9、单向过载保护特性好；

10、无机械可动部件维修工作量少；

11、全系列统一结构，低部件互换性强；

12、接触介质的膜片材料可选；

13、防爆结构，全天候使用；

14、智能HART现场总线协议；

技术参数

一、电容式压力变送器性能参数

1、使用对象：液体、气体和蒸汽；

2、测量范围：0-0.06kPa至0-40MPa；

3、输出信号：4-20mA DC；

4、12-45VDC，一般为24VDC；

5、负载特性：与供电电源有关，在某一电源电压 时代负载能力（负载特性），负载阻抗 RL与电源电压VS关系式为：RL≤（VS-12）；

6、指示表：LCD液晶或者LFD数码管显示；

7、防 爆:隔爆型dIIBT4 b:本质安全型 iaIICT6；

8、量程和低点：外部连续可调；

9、正负迁移：低点经过正迁移或负迁移后，量程、测量范围的上限值和下限值，均不能超过测量范围上限的**（智能型：量程比15:1） 很大正迁移量为很小调校量程的500%；很大负迁移量为很小调教量程的600%；

10、温度范围：放大器工作温度范围：-29～+93℃（LT型为-25～+70℃） 灌充硅油的测量元件：-40～+104℃ 法兰式变送器灌充高温硅油时：+15～+315℃，普通硅油：-40～+149℃；

11、静 压：1、4、10、25、32MPa；

12、温 度：相对湿度为0～**RH；

13、容积变化量：＜0.16cm3；

14、阻尼（阶跃响应）：充硅油时，一般在0.2s到1.67s之间连续可调；

二、电容式压力变送器技术参数

（不带迁移，在标准工作条件下，充硅油，316不锈钢隔离膜片）

1、准确度：±0.1%（智能型）、±0.25%、±0.5%；

2、死区：无（≤0.1%）；

3、稳定性：六个月内不超过很大量程的基本误差值；

4、振动影响：在任意轴上，振动频率为200Hz；

5、电源影响：小于输出量程的0.005%V；

6、负载影响：电源如果稳定，则负载没有影响；

7、安装位置影响：很大可产生0.24kPa 的低点误差；
