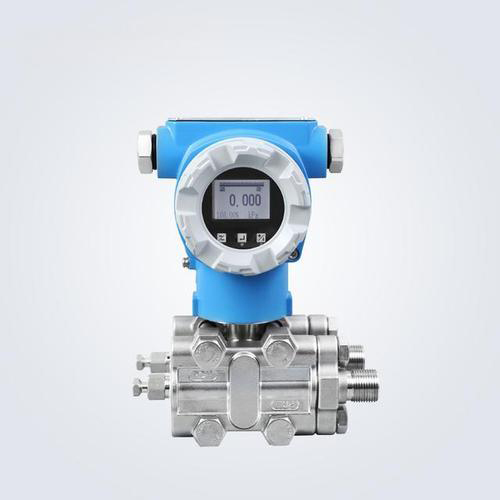

一、产品概述
压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后转变成4～20mA DC信号输出。压力变送器可与HART手操器相互通讯，通过它进行设定，监控或与上位机组成现场监控系统。
二、工作原理
压力变送器过程压力通过两侧或一侧的隔离膜片、灌充液传至d室的中心测量膜片。中心膜片是一个张紧的弹性元件，它对于作用在其上的两侧压力差产生相应变形位移，其位移与差压成正比，***大位移约0.1mm，这种位移转变在电容极板上形成差动电容，由电子线路把差动电容转换成二线制的4~20mA DC信号输出。
三、安装技巧
压力变送器在工艺管道上的安装位置，与被测介质有关。安装时应注意考虑下面的情况:
1、尽量避免变送器与腐蚀性或过热的被测介质直接接触。
2、要防止渣滓在导压管内沉积。
3、导压管要尽可能短一些。
4、两边导压管内的液柱压力应保持平衡。
5、导压管应安装在温度梯度和温度波动小的地方。 测量液体流量时，取压口应开在流程管道的侧面，以避免渣滓的沉淀。同时变送器要安装在取压口的旁边或下面，以便气泡排入流程管道之内。 测量气体流量时，取压口应开在流程管道的顶端或侧面。并且变送器应装在流程管道的旁边或上面，以便积聚的液体容易流入流程管道之中。
