双法兰液位变送器是一种用于测量密闭容器中液位的高精度工业仪表，通过差压原理实现对腐蚀性、高温、易结晶或高粘度介质的非接触式测量，广泛应用于化工、石油、制药和电力等行业。
核心工作原理
双法兰液位变送器基于流体静力学原理工作，其测量公式为：
ΔP = ρ × g × h
其中，ΔP 是高低压侧的压力差，ρ 为介质密度，g 为重力加速度，h 为液位高度。
下法兰（高压侧）安装在容器底部，感知液柱静压与气相压力之和；
上法兰（低压侧）安装在容器顶部，仅感知气相压力；
两者之间的压差 ΔP 与液位高度成正比，变送器将该差值转换为 4-20mA 标准信号输出。
压力通过两个法兰上的隔离膜片和内部填充的硅油等传压介质，经毛细管传递至变送器本体的差压传感器，实现被测介质与核心元件的物理隔离，从而保护设备并提升稳定性。

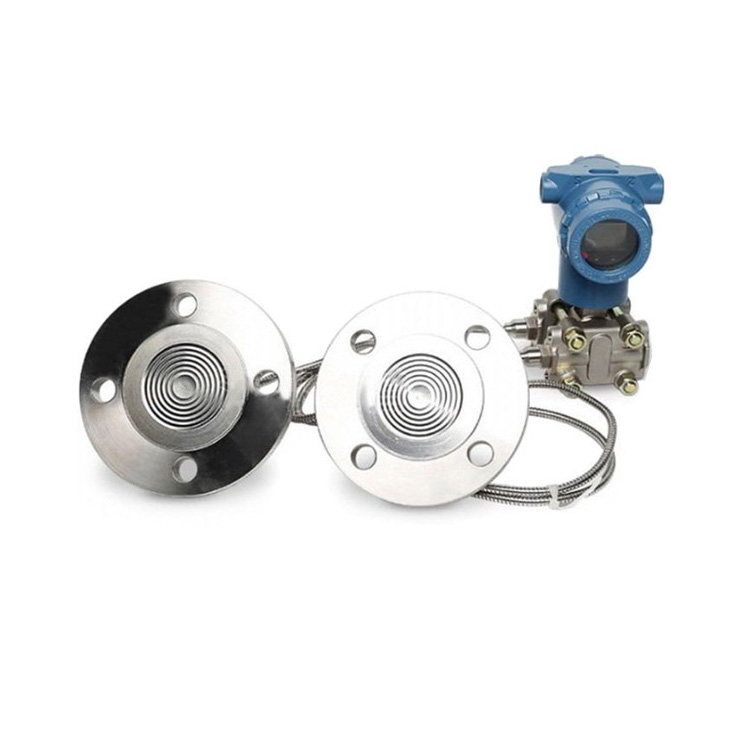

结构组成
双法兰与隔离膜片：直接接触介质，可选材质包括316L不锈钢、哈氏合金、钽等，适配强腐蚀性环境。
毛细管与填充液：通常填充硅油，长度一般为3米，需避免过度弯折（弯曲半径＞50mm），并采取保温措施防止温度影响传压稳定性。
差压传感器：采用电容式或单晶硅式芯体，将压力差转化为电信号。
信号处理单元：具备温度补偿、线性校准功能，支持HART协议进行远程参数设定。
