射频导纳物开关采用射频导纳技术，克服了电容式物位计不能消除导电挂料影响的缺陷。它不受水蒸气、灰尘或冷凝的影响，具有长期运行稳定可靠，灵敏度高，线性度好，耐高温，耐高压等优点。可用于液体、油类、固体测量的液位（物位）测量，无可动部件。
一、工作原理
射频导纳料位开关的核心原理是通过探头与容器壁之间形成的“导纳”变化来判断物料是否到达设定位置。导纳（Admittance）是阻抗的倒数，包含电阻、电容和电感成分。该技术在传统电容式测量基础上升级而来，采用高频射频信号（通常为MHz级），有效避免工频干扰，并引入三端屏蔽技术（测量极、保护极、接地极）：
当探头未被物料覆盖时，电桥电路保持平衡，持续振荡；
当物料接触探头时，导纳值发生变化，电桥失衡，振荡停止，后级电路检测到这一变化并输出开关信号（如报警或控制信号）。
关键创新在于：保护极与测量极保持等电位、同相位，使探头表面的挂料不会影响测量，解决了传统电容式仪表易受粘附干扰的问题。

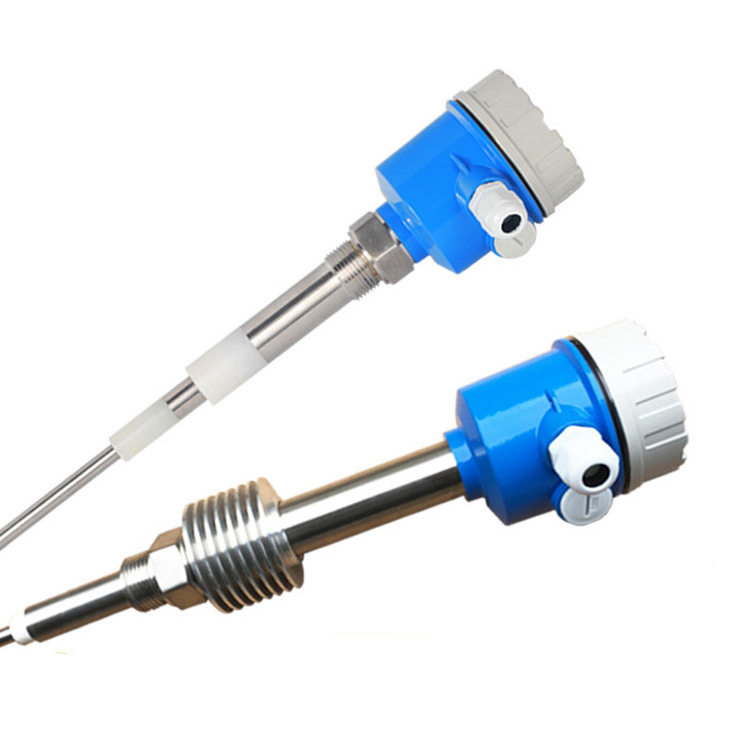

二、主要结构组成
射频导纳料位开关通常由三部分构成：
传感器模块（探头）：直接接触物料，常见形式有棒式、缆式、同轴式等，材质多为不锈钢304+PTFE绝缘层；
信号处理模块（电子表头）：负责信号生成、处理与输出，可为一体式或分体式设计；
过程连接件：如螺纹、法兰，用于固定安装。
